1米法標準屏蔽暗室的組成
2023-02-25 12:41:39
隨著電子信息技術的發展,人們對各種暗室的需求量越來越多，也保證信息的泄露，人們對暗室的性能要求也越來越嚴格。為解決1米法屏蔽暗室施工難題，施工中通過塞焊、對接熔焊的焊接方式，將屏蔽暗室的鋼骨架與屏蔽鋼板焊接在一起，使之形成穩定的六面體空間體系。但是有很多人不知道1米法標準屏蔽暗室的組成是怎樣的，下面我們一起來了解一下：
1、屏蔽門：暗室采用氣動門，采用雙刀或單刀指形簧片結構;
2、通風波導：波導通風口的尺寸和數量根據需要進行設計，要保證暗室換氣量為5-8次/小時。
3、接口板：對整個暗室及控制室接口板除帶有必要的接口板外，其余接口板位置應與設備供應商協調的應有預留。原則上接口板數量應盡量 最少。
4、天線塔：天線塔應能滿足天線按IEC61000-4-3規定在1米范圍升降的要求;同時，要有可 裝各種型號天線的轉接口。
5、接地：提供從屏蔽體到地網連接用扁平銅帶一根，原則應使用單點接地。
6、電源濾波器：若干個交、直流電源線濾波器，對轉臺、天線塔、照明、EUT等設備供電進行電源濾波。 電源線濾波器應經過UL安全認證，其對頻率高于10KHz的插入損耗至少有100dB。并提供各濾波器插入損耗、漏電流等指標 曲線。

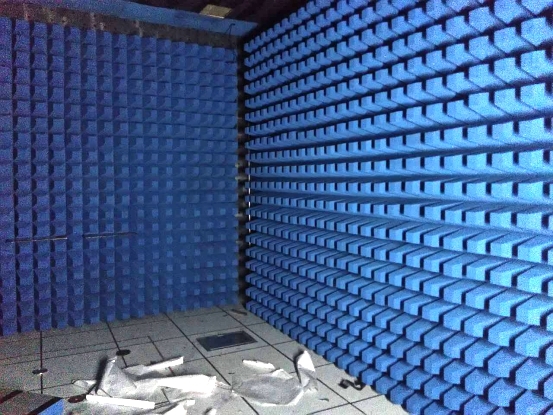

7、吸波材料：除地板外，其余各面都需貼有鐵 氧體材料，包括門內側。并在其五面的部分鏡面費涅爾區需敷設復合吸波材料。為了滿足輻射敏感度的測試，要求預留出鐵氧體及尖劈吸波材料，以實現全 電波暗室測試要求，原則上要求這些材料移動方便。
8、地板：該暗室擬采用高架反射地板，應承諾保證地板不會變形，在暗室門至轉臺附近應承受500kg/sqm且不變形，其余區域應承重150Kg/sqm不變形。高架反射地板應和暗室的屏蔽墻有良好的電連接。 其次，應保 證天線與轉臺之間地板的平整。
以上1米法標準屏蔽暗室的組成就分享到這里了，屏蔽暗室的結構組成與原有房屋結構的墻、梁、頂、地連接在一起進行施工，形成穩定的大空間混合結構體系，從而成功解決了各種屏蔽暗室的施工難題。所有建設屏蔽機房沒有什么難的，其實大家還可以結合上次我們提到的屏蔽機房建設有什么必要性一起來了解會更全面。
