屏蔽室的門窗如何設計?
2023-02-25 12:17:16
屏蔽室的門窗如何設計?也許大家對于屏蔽室并不了解，屏蔽室是為防止雷達微波輻射對人體傷害而專門設計建造的現代化防護裝置，影響屏蔽室屏蔽效能主要有以下因素：屏蔽室所用材料、屏蔽材料的接縫處理、屏蔽門、通風窗、屏蔽窗、電源線的濾波處理、信號線的屏蔽處理等。那么屏蔽室的門窗如何設計呢?下面由東莞眾威廠家的工作人員為大家介紹：
屏蔽門：標準規格：2.0*1.0米;1.9*0.9米;1.8*0.8米。特殊尺寸可按用戶要求定制
金屬板屏蔽門應采用與屏壁相同的材料，用它將木制門架包屏，形成一金屬板門。屏蔽室凡接縫處均要求焊好。門的邊框必須妥善加工，四周要包以梳形彈簧壓接片，壓接片間矩不得超過1-2MM，或不超過最短輻射波長的八分之一。與金屬板屏蔽門彈簧壓接片相接觸的屏蔽室金屬門框必須連續焊接在屏蔽室的屏壁上，
切勿用螺釘擰固在屏蔽層板上?？紤]到門的接點通常是金屬屏蔽室整個結構之中最薄弱的環節，因此在距離無線電發射機或高頻設備很近的情況下，很有必要安裝兩道隔絕的門(門內與外門)，或者將兩塊相互隔絕的門板安裝在門扇側面上，每塊板上均有一系列隔絕的接點。門與屏蔽室門框關閉接觸，并設旋緊把手。

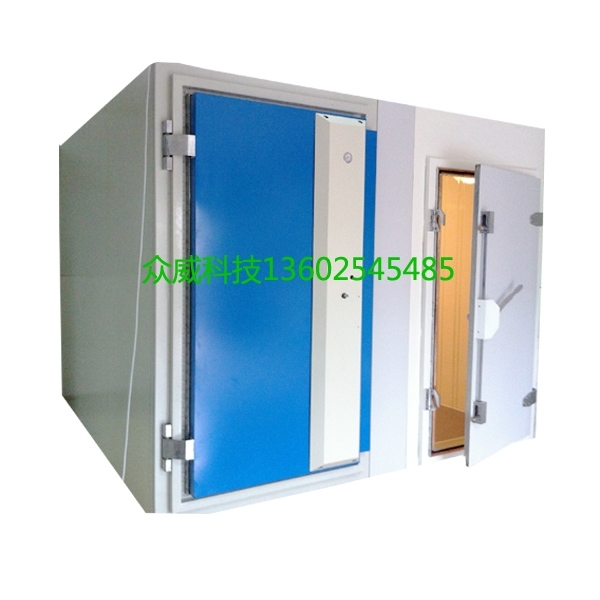

金屬網屏蔽門將金屬網嵌接大木制框架上，并焊牢。為保斑點屏蔽效果，一般門上起碼要有兩層金屬網覆蓋，兩層間距同屏蔽室兩網間距一致。要實現接觸良好和耐用，屏蔽門的四周邊緣必須用同材料的金屬板焊好，金屬板上固定有電導性能高的彈性接觸片，以保證門在關閉后接觸良好。門上同樣要設置旋緊把手。門的組裝示意請看金屬網屏蔽室外貌圖。
波導窗：蜂窩型波導通風窗，規格300mm×300mm;300mm×600mm
屏蔽室的窗戶必須鑲有兩層小網孔的金屬網，網距在0.2MM以下，兩層網之間距不應小于5CM。兩層金屬網必須與屏蔽室屏壁(窗框)具有可靠的電氣接觸，最好焊接。屏蔽窗也有做成網格式屏蔽窗或稱蜂窩式屏蔽窗的。這主要是考慮金屬網屏蔽窗會影響光線的射入而設計的。網格式屏蔽窗的每個網格壁用金屬材料制作，精細制焊接，以保證格壁之間具有可靠的電氣接觸。
以上屏蔽室的門窗如何設計就介紹到這里了，屏蔽室的門窗的選擇是很重要的，所以我們要正確選擇才行。眾威是集科研、工業與制造為一體的公司，是屏蔽設備(屏蔽室、屏蔽盒、屏蔽機柜，屏蔽房)，隔音設備(隔音室、屏蔽隔音房)的制造商。
